YJF-L32H|YJF-L40H|YJF-L50H|YJF-L65H高压截止阀
您现在的位置:首页 > 产品展示 > 其他阀门
YJF-L32H|YJF-L40H|YJF-L50H|YJF-L65H高压截止阀
YJF-L32H|YJF-L40H|YJF-L50H|YJF-L65H高压截止阀

产品说明:

YJF型高压截止阀

图形符号



型号说明

① 产品代号:YJF高压截止阀
② 连接形式:L-管式、F-法兰式、B-板式
③ 公称通径:10、15、20、25、32、40、50mm
④ 压力等级:H-32MPa

外形尺寸



型号
Hmax
h
L
D
d
M
YJF-L10H
116.5
74
90
Ф100
□42
M18×1.5
YJF-L15H
116.5
74
90
Ф100
□42
M22×1.5
YJF-L20H
202
100
120
Ф120
Ф60
M27×2
YJF-L25H
220
93
135
Ф120
Ф70
M33×2
YJF-L32H
241
113
150
Ф160
Ф70
M42×2

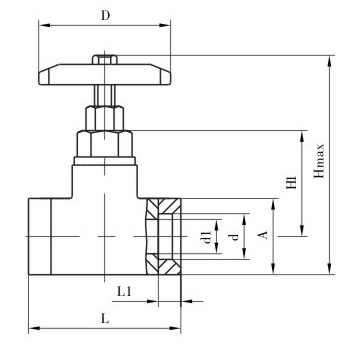

型号
Hmax
H1
L
L1
d1
d
D
A×A
YJF-F10H
162.5
74
120
10
Ф12.5
Ф18.5
100
54×54
YJF-F15H
181.5
82
132
11
Ф16
Ф22.5
120
54×54
YJF-F20H
202
100
140
12
Ф20
Ф28.5
120
58×58
YJF-F25H
220
93
185
13
Ф25
Ф34.5
120
68×68
YJF-F32H
241
113
204
16
Ф32
Ф43.5
160
76×76
YJF-F40H
280
120
230
18
Ф38
Ф51
180
92×92
YJF-F50H
318.5
138
245
20
Ф48
Ф61
200
100×100

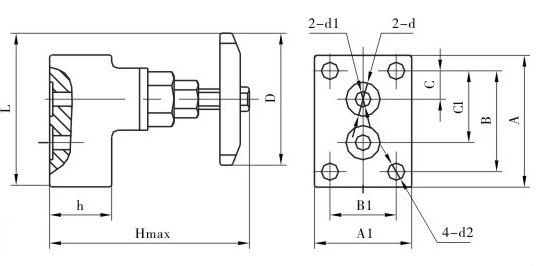

型号
Hmax
L
D
h
A
A1
B
B1
C
C1
d
d1
d2
YJF-FB10H
113
106.5
Ф100
40
85
70
65
50
18.5
46.5
Ф22
Ф10
Ф11
YJF-FB20H
197
130
Ф120
70
113
97
81
65
22.2
68.5
Ф35
Ф20
Ф17
YJF-FB25H
225
135
Ф120
75
117
112
85
85
24
72
Ф40
Ф25
Ф17
YJF-FB32H
246
160
Ф160
80
127
127
92
92
20.6
71.4
Ф45
Ф30
Ф21
