气动刀型闸阀

一、概述

PZ673H系列气动对夹式刀型闸阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等。它特别适合造纸行业、化工、煤炭、污水、制糖等行业。

二、产品特点

1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50— 900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀 板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。

2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。

3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。

4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。

5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。

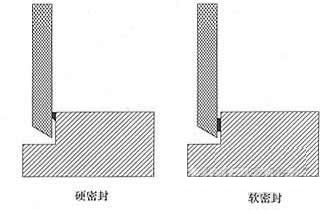

6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。

7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

8、工作温度：

软密封(PTFE)：-40℃～180℃

碳素钢：-29℃～425℃

不锈钢：-40℃～600℃

铬钼钒钢：≤550℃

工作压力：0．6～1．6MPa

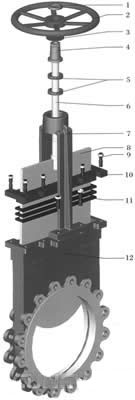

四、部件材质说明 代号 零件名称 材质说明 名称 牌号 1 圆螺母 优质碳素钢 25 2 手轮 灰口铸钢 HT200 3 轴承压盖 优质碳素钢 35 4 阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 铝黄铜 ZCuZn25A16Fe3Mn3 5 轴承 — 51110 6 阀杆 不锈钢 304、316、2Cr13 7 支架 碳素钢、不锈钢 WCB、CF8等 8 闸板 不锈钢 304、316、304L、316L、2Cr13 9 螺栓螺母 优质碳素钢 35 10 填料压盖 碳素钢 WCB 11 填料 柔性石墨盘根石棉根 增强四氟纤维盘根 — 12 阀体 碳素钢、不锈钢 WCB、CF8（304）、CF3（304L） 、CF8M（316）、CF3M（316L）、 密封座堆焊合金或不锈钢 五、主要性能规范 公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质 1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物

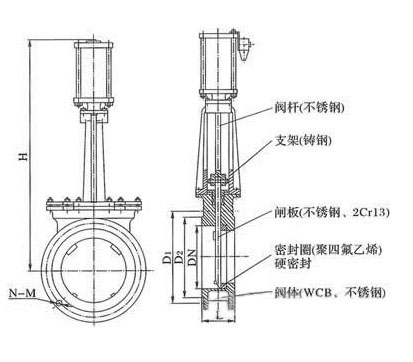

六、主要外型及连接尺寸
